價格
￥50,000.00
型號
CNC-3020
品牌
廣雄儀器
所在地
廣東省 東莞市
更新時間
2025-06-19 09:39:21
瀏覽次數
次
儀器特點：
? 三軸均采用臺灣HIWIN高精度直線導軌、精密級滾珠絲桿傳動，噪音低振動小，動態幾何誤差變形*??；
? 采用花崗巖大理石底座、立柱，具有良好的溫度穩定性、抗實效變形能力 。
? 采用花崗巖大理石+航空鋁工作臺，小慣性、保證高速運行的定位精度及穩態性能。
? 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
? 采用英國技術的集成式控制盒和進口高性能伺服電機驅動,實現雙閉環控制 。
規格參數： 長度單位：mm
型號
CNC3020
CNC4030
CNC5040
CNC6050
XYZ測量行程
300*200*200
400*300*200
500*400*200
600*500*200
工作距離
95mm
95mm
95mm
95mm
外形尺寸Lx*Ly*Lz
1060*715*1710
1160*815*1710
1260*915*1710
0
*載荷
30Kg
30Kg
30Kg
30Kg
儀器重量
260Kg
360Kg
450kg
560Kg
電源
220V+10%, 50HZ-60HZ
測量精度
X/Y軸:（3＋L/200）μm，Z軸:（5+L/200）μm
重復精度
≤3μm
計算機（選配）
工控主板，處理器I3 4160，內存4G，固態硬盤240G，24寸液晶顯示器
Z軸光學測高
標配Z軸非接觸式光學測高功能
傳動絲桿
X/Y/Z三軸臺灣TBI研磨級滾珠絲桿
傳動導軌
X/Y/Z三軸臺灣HIWIN靜音型直線導軌
伺服電機
X/Y/Z三軸以色列Servotronix高性能伺服電機
軟件+控制器
CNC-3D測量軟件+420雙閉環控制系統
光柵尺
PUMAI/0.5μm 封閉式玻璃光柵尺
測量CCD相機
日本SONY-CCD高清彩色1/3″攝像機+SV2000E圖像卡，影像放大倍數30-230X
探針
TELES/英國雷尼紹探針
導航鏡頭
V-200大視野廣角導航相機
光學鏡頭
高清連續變倍鏡頭/放大倍率0.7-4.5X
可選配：0.5X物鏡，放大倍率15-115X，可選配：2X物鏡，放大倍率60-460X。
光源系統
256級程控五環八分區環形表面光源+輪廓LED冷光源
其他推薦產品
首頁| 關于我們| 聯系我們| 友情鏈接| 廣告服務| 會員服務| 付款方式| 意見反饋| 法律聲明| 服務條款
會員服務熱線：010-62681193
展會合作/友情鏈接：010-62681114
京公網安備 11010802023672號

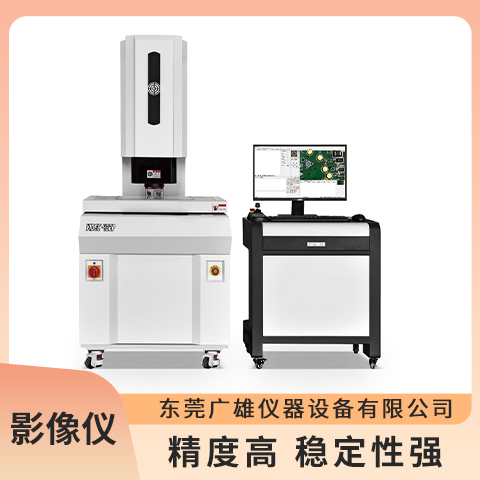

全自動影像測量儀是在數字化影像測量儀(又名CNC影像儀)基礎上發展起來的人工智能型現代光學非接觸測量儀器。 全自動影像測量儀它承續了數字化儀器優異的運動精度與運動操控性能，融合機器軟件的設計靈性，屬于當今前沿光學尺寸檢測設備。
全自動二次元影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果;并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數位圖像，通過電腦軟件運算，滿足復雜測量需要的精密儀器才是真正意義上的影像測量儀，二次元。
