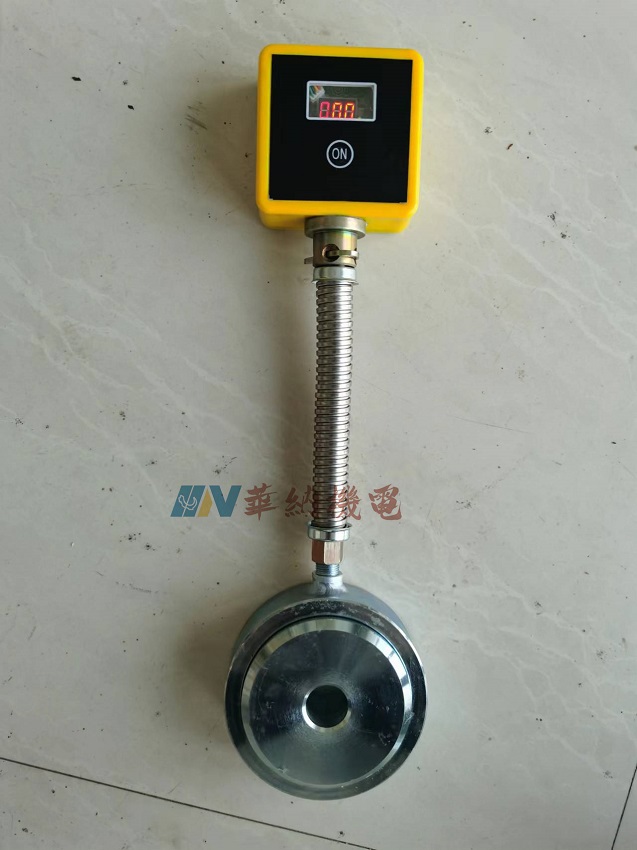

GMY600/18礦用本安型錨桿（索）應力傳感器產品介紹

、工作原理

GMY600/18礦用本安型錨桿（索）應力傳感器的核心部件是一根高強度鋼弦，當錨桿受力時，測力計內部機械結構將軸向力轉化為鋼弦的張力變化。鋼弦張力改變會導致其固有振動頻率發生變化，通過電磁激勵裝置使鋼弦振動，并采集其振動頻率信號。根據公式（頻率與力值呈線性關系），可換算出錨桿的實時受力值。

、核心優勢與特點

1. 高精度與長期穩定性

• 測量精度：±0.1%FS（滿量程），分辨率達0.001Hz，可捕捉微小力值波動。
• 溫度補償：內置雙金屬片或數字溫度傳感器，自動修正溫度對鋼弦頻率的影響，確保-20℃～+80℃環境下數據穩定。
• 長期漂移率：年漂移率≤0.1%FS，適合長期埋設監測。

2. 抗干擾與環境適應性

• 防護等級：IP68，全密封不銹鋼外殼，耐水壓≥2MPa，適應潮濕、腐蝕性環境。
• 抗電磁干擾：采用屏蔽線纜及數字濾波技術，有效抵抗爆破震動、高壓電網等干擾。
• 耐沖擊性能：通過50g沖擊試驗（11ms半正弦波），適應爆破震動等復雜工況。

3. 結構設計與耐用性

• 緊湊型結構：錨索內徑適配Φ15.24mm～Φ32mm鋼絞線，測力筒高度≤100mm，便于狹小空間安裝。
• 材料升級：鋼弦采用馬氏體不銹鋼，抗疲勞壽命≥10^7次循環，確保10年以上使用壽命。
• 模塊化設計：傳感器與數據采集模塊分離，便于維護與更換。

、技術參數
