庫號：D278917

參數
工作電源電壓 AC220V±10% 50HZ 工作電流小于0.。
跳、合閘操作電壓 DC24V-DC220V。
合閘線圈：三相
跳閘線圈：六相
跳、合閘時間 跳閘時間：
20ms、30ms、40 ms、50 ms、60 ms、70 ms、90 ms、110 ms，不過±5ms。]
合閘時間 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms、400 ms、500 ms，不過±5ms，（500ms時，不過±20ms）。
跳、合閘電流 跳閘電阻：
∞Ω、100Ω、200Ω、400Ω
合閘電阻：
∞Ω、100Ω、200Ω、400Ω
跳、合閘電流由跳、合閘時間控制自動切斷。

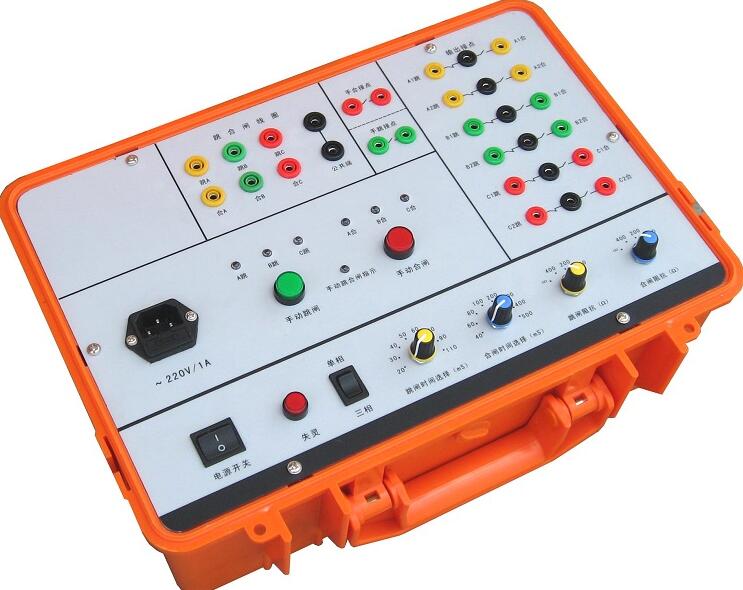

手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。
斷路器失靈 當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。
開出量 接點容量：
DC220V/0.，AC250V/8A。
外形尺寸：工程塑料箱430*330*180mm
